模場適配器您當前所在位置：首頁 > 產品中心 > 無源產品 > 模場適配器 > 保偏包層功率剝離器&模場適配器

產品名稱 : 保偏包層功率剝離器&模場適配器

產品型號：MCPMCPS&MFA-976-1064-F-030-P9-10/125PMDC-P3-10

工作波長:1064nm 1550nm 2000nm

功率 : 10W 20W 30W 50W 100W

光纖類型 : PM980 PLMA-GDF-10/125-M

保偏包層功率剝離器&模場適配器
咨詢熱線
0755-23736280
保偏包層功率剝離器&模場適配器
在高功率光纖激光器和光纖放大器中，泵浦光與信號光在摻雜光纖中經過能量交換，泵浦減弱，信號增強，泵浦能量無法全部被吸收，總會有所殘留，并在雙包層光纖的外包層中傳輸（如793nm，808nm，915nm, 940nm, 976nm等），這部分能量往往是不需要的，而且可能對后續器件造成傷害，用包層功率剝離器（CPS）可以有效“剝除”包層內的殘余泵浦甚至是內包層返回的反射信號光，而在纖芯中傳輸的信號光能夠被很好的保持，包括信號光功率和光束質量因子（M2）。
模場適配器(MFA)連接兩種具有不同模場直徑（MFD）和數值孔徑（NA）)光纖時，可以使得基模信號在熔接點出得到最大限度的通過率；我們可以把CPS&MFA這兩個個功能器件集成到一起，減少熔接損耗和產品尺寸空間。
產品特點
應用領域
插入損耗低
光纖激光器
高隔離度
光纖放大器
高穩定性和可靠性
科學研究

產品指標

參數
單位
數值
信號波長
nm
1064/1080/1550/2000
泵浦波長范圍
nm
780-1000nm
包層光剝除能力（最小值）
dB
18-20
輸入輸出光纖類型
/
具體見下表
最小插入損耗
dB
0.2
最大插入損耗
dB
0.7
最小消光比
dB
18（for PM光纖）
剝離功率
W
10,20,50
光纖長度
m
1或其它
封裝尺寸
mm
80X12X8 100X15X10
工作溫度
℃
0～+50
儲存溫度
℃
-20～+75
測溫環境在25℃；光纖保偏非保偏可選

1.0um性能參數指標@正向傳輸

工作波長(nm)
輸入光纖
輸出光纖
信號光損耗(dB)
Min.剝離效率
Max.剝離功率
1020-1080
SM980-PS-U250(PM980)
or PM980-XP
PM10/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM15/130um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM20/250um,NA0.065/0.46
≤0.5
20dB
30W
1020-1080
PM20/400um,NA0.065/0.46
≤0.5
20dB
30W
1020-1080
PM10/125um,NA0.08/0.46 or
PM1060L
PM15/130um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM20/250um,NA0.065/0.46
≤0.5
20dB
50W
1020-1080
PM30/250um,NA0.06/0.46
≤0.5
20dB
100W
1020-1080
PM20/400um,NA0.065/0.46
≤0.5
18dB
100W

1.5um性能參數指標@正向傳輸

工作波長(nm)
輸入光纖
輸出光纖
信號光損耗(dB)
Min.剝離效率
Max.剝離功率
1530-1570
PM1550
PM-GDF-1550
≤0.5
20dB
30W
1530-1570
PM-GDF-1550
PM12/130um,NA0.20/0.46
≤0.5
20dB
30W
1530-1570
PM12/130um,NA0.20/0.46
PM25/300um,NA0.09/0.46
≤0.5
20dB
30W

2.0um性能參數指標@正向傳輸

工作波長(nm)
輸入光纖
輸出光纖
信號光損耗(dB)
Min.剝離效率
Max.剝離功率
1950-2050
PM1950
PM10/130um,NA0.15/0.46
≤0.5
20dB
30W
1950-2050
PM10/130um,NA0.15/0.46
PM25/250um,NA0.09/0.46
≤0.5
20dB
30W

1.0um性能參數指標@后向傳輸

工作波長(nm)
輸入光纖
輸出光纖
信號光損耗(dB)
Min.剝離效率
Max.剝離功率
1020-1080
PM10/125um,NA0.08/0.46
SM980-PS-U250(PM980)
or PM980-XP
≤0.5
20dB
30W
1020-1080
PM15/130um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM25/250um,NA0.065/0.46
≤0.5
20dB
30W
1020-1080
PM20/400uum,NA0.065/0.46
≤0.5
18dB
50W
1020-1080
PM15/130um,NA0.08/0.46
PM10/125um,NA0.08/0.46 or
PM1060L
≤0.5
20dB
30W
1020-1080
PM20/125um,NA0.08/0.46
≤0.5
20dB
30W
1020-1080
PM25/250um,NA0.065/0.46
≤0.5
20dB
50W
1020-1080
PM30/250um,NA0.06/0.46
≤0.5
20dB
50W
1020-1080
PM20/400um,NA0.065/0.46
≤0.5
18dB
50W

1.5um性能參數指標@后向傳輸

工作波長(nm)
輸入光纖
輸出光纖
信號光損耗(dB)
Min.剝離效率
Max.剝離功率
1530-1570
PM-GDF-1550
PM1550
≤0.5
20dB
10W
1530-1570
PM12/130um,NA0.20/0.46
PM-GDF-1550
≤0.5
20dB
10W
1530-1570
PM25/300um,NA0.09/0.46
PM12/130um,NA0.20/0.46
≤0.5
20dB
10W

2.0um性能參數指標@后向傳輸

工作波長(nm)
輸入光纖
輸出光纖
信號光損耗(dB)
Min.剝離效率
Max.剝離功率
1950-2050
PM10/130um,NA0.15/0.46
PM1950
≤0.5
20dB
20W
1950-2050
PM25/250um,NA0.09/0.46
PM10/130um,NA0.15/0.46
≤0.5
20dB
50W
1950-2050
PM25/250um,NA0.09/0.46
PM1950
≤0.5
18dB
20W

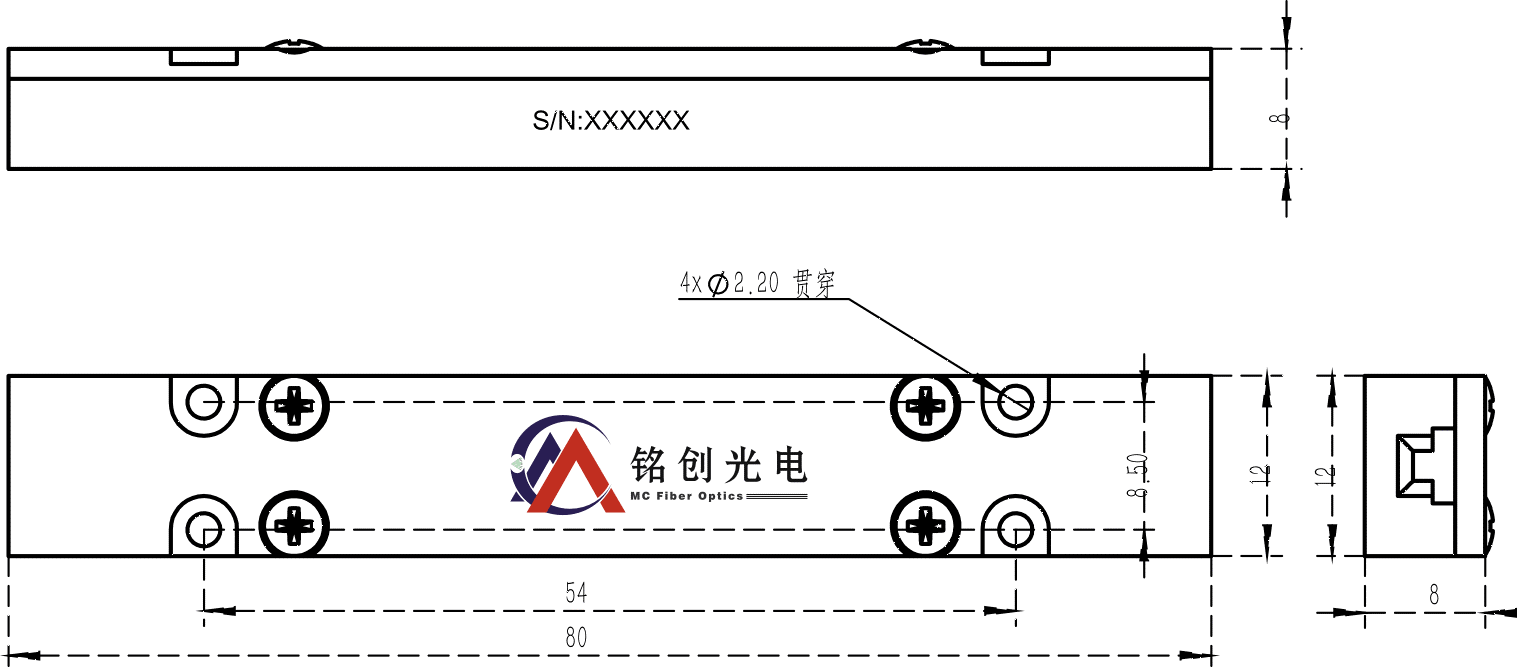

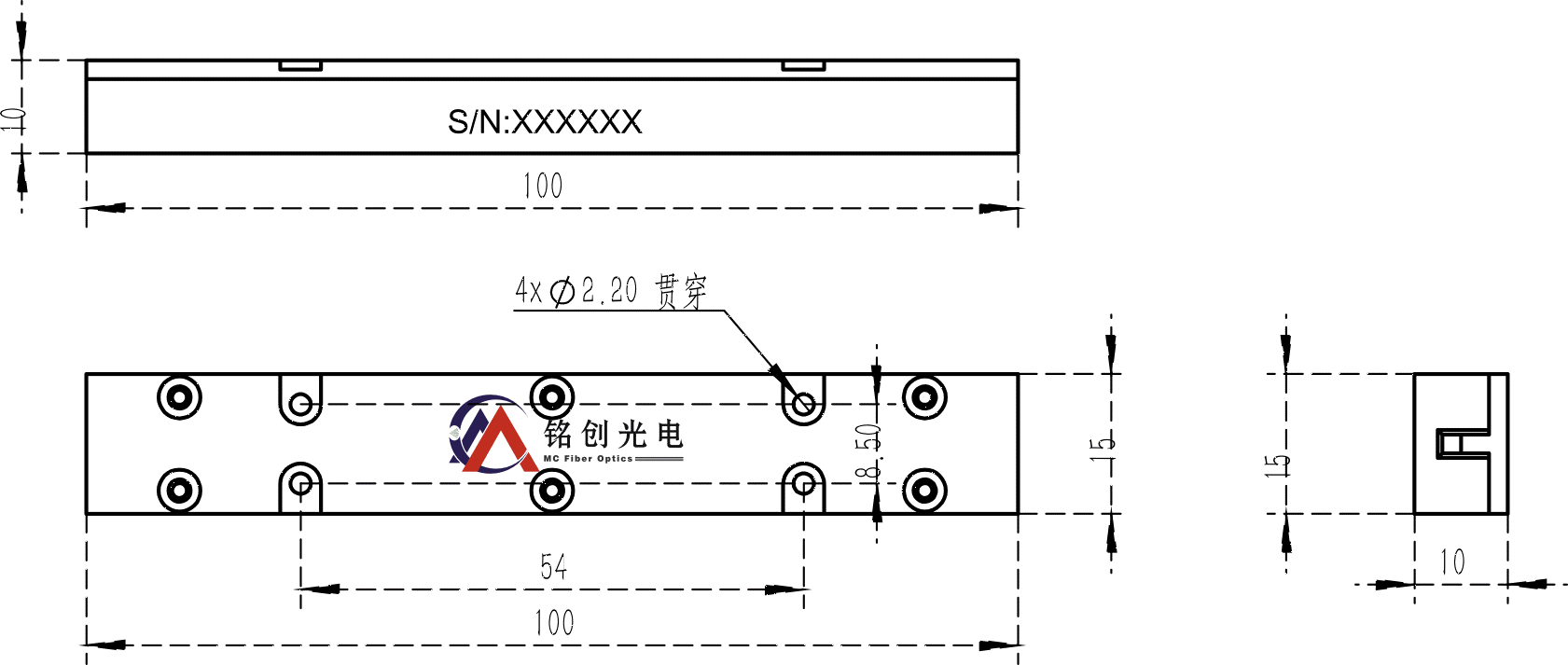

封裝尺寸

封裝形式
P1
P2
P3
P4
尺寸（mm）
50x5x5
65x12x7
80x12x8
100x15x10
具體什么封裝尺寸根據功率大小來確定，下單前需要跟我們來確認，如果剝離功率超過100W建議選擇水冷封裝結構
P3

選型信息

MCPMPS&MFA
①
②
③
④
⑤
⑥
⑦
⑧
泵浦波長
信號波長
信號方向
剝離功率
輸入光纖
輸出光纖
光纖長度
封裝類型
793-793nm
915-915nm
976-976nm
S-其它
1064-1064nm
1550-1550nm
2000-2000nm
S-其它
F-正向
B-后向
20-20W
30-30W
50-50W
100-100W
S-其它
P9-PM980
P15-PM1550
P19-PM1950
P10/125/08D-PM10/125um,NA0.08/0.46
P10/130/15D-PM10/130um,NA0.15/0.46
P15D-PM-GDF-1550
S-具體光纖類型
P9-PM980
P15-PM1550
P19-PM1950
P10/125/08D-PM10/125um,NA0.08/0.46
P10/130/15D-PM10/130um,NA0.15/0.46
P15D-PM-GDF-1550
S-具體光纖類型
08=0.8m
10=1.0m
20=2.0m
S=其他

1-P1
2-P2
3-P3
4-P4

選型參考 MCPMCPS&MFA-976-1064-F-030-P9-P10/125/08D-10-3

保偏包層功率剝離器&模場適配器，泵浦波長976nm，信號波長1064nm，信號光正向傳輸，剝離功率30W，輸入光纖PM980，輸出光纖PM10/125um,NA0.08/0.46，光纖長度1米，裸纖，采用80x12x8mm殼體封裝。

如需要了解詳細信息請與我們銷售人員聯系，我們有保留指標修訂而不預先通知的權利。
