波分復用器您當前所在位置：首頁 > 產品中心 > 無源產品 > 波分復用器 > 密集保偏波分復用器（PM DWDM）

產品名稱 : 密集保偏波分復用器（PM DWDM）

產品型號：MCPMDWDM-1-C34-L-P15-10-L-FA

功率 : 0.5W 1W 5W 10W

光纖類型 : PM1550

咨詢熱線
0755-23736280

密集波分復用器是將不同波長的光信號復用至一根光纖上（復用）,或?qū)?fù)用在一根光纖中的多個光信道按波長分開（解復用）。信道間隔密集光波分復用器/解復用器采用成熟的窄帶介質膜實現光的濾波,波長穩定性好,采用密封工藝封裝,環境穩定性高。銘創光電可以提供ITU標準的50G 100G 200G 20nm通道間隔的保偏波分復用器以及不同模塊封裝的模塊。

產品特點	應用領域
低插入損耗	光纖激光器
高通道隔離度	光纖放大器
高穩定性和可靠性	光纖通信

產品指標

參數		單位	數值
工作波長		nm	ITU Grid
中心波長精度		nm	±0.05	±0.1
信道間隔		GHz	100	200
透射波長	帶寬@0.5dB	nm	0.22	0.5
	插入損耗C→P	dB	1.0	0.9
	隔離度C→P非鄰近通道	dB	30	30
反射波長	插入損耗C→R	dB	0.6	0.5
	隔離度C→R非鄰近通道	dB	13	13
消光比		dB	18
回波損耗		dB	45
承受功率		W	0.5、1、2、5、10可選
產品尺寸		mm	Φ5.5xL35
工作軸		-	雙軸工作 or pass端單軸工作
光纖類型		-	PM1550 Fiber
承受拉力		N	5
工作溫度		℃	-5 ~ +70
儲存溫度		℃	-20 ~ +85

測溫環境在25℃；以上數據不含頭，如果增加連接頭，插入損耗增加0.3dB,回?fù)p降低5dB; 保偏產品消光比降低2dB,默認光纖慢軸對準key鍵。

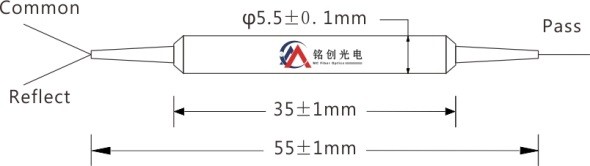

封裝尺寸

選型信息

MCPMDWDM	①	②	③	④	⑤	⑥	⑦	⑧
	通道間隔	通道波長	功率大小	工作軸	光纖類型	尾纖長度	尾套類型	連接頭類型
	05-50GHz 1-100GHz 2-200GHz	C01-C01 C02-C02 S-其他	L-≤0.5W 1-1W 5-5W	B-雙軸工作 S-慢軸截止 F-快軸截止	P15-PM1550	10-1.0m 15-1.5m S-其它	B-250um裸纖 L-900um套管 S-其它	N-None FP-FC/PC FA-FC/APC S-其它
