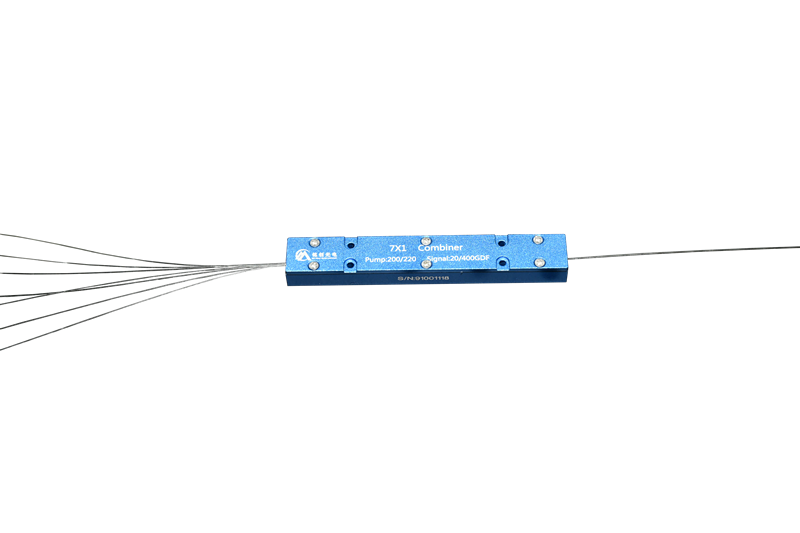

產品名稱 : 2um（6+1）x1泵浦&保偏信號合束器
產品型號：MCPMPSC-61-F-2000-793/25-105/125/22-P19-P10/130/15D-10-3
工作波長: 1900-2050nm
功率 : 25W 50W 100W 200W
光纖類型 : PM1950 PM-GDF-10/130-2000-M
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
寬波長范圍/高承受功率
|
光纖放大器
|
|
高穩定性和可靠性
|
光纖通信
|
|
參數
|
單位
|
數值
|
|
結構類型
|
-
|
（6+1）x1
|
|
信號波長范圍
|
nm
|
1950-2050
|
|
泵浦波長范圍
|
nm
|
780-1000
|
|
泵浦光纖類型
|
-
|
105/125um NA0.22
|
|
信號輸入光纖類型
|
-
|
PM1950,PM10/130um,NA0.15/0.46或其它
|
|
輸出光纖類型
|
-
|
PM10/130um,NA0.15/0.46,PM25/400um,NA0.09/0.46或其它
|
|
信號波長插入損耗（最大值）
|
dB
|
0.7
|
|
信號波長插入損耗（典型值）
|
dB
|
0.5
|
|
泵浦效率（最小值）
|
%
|
90
|
|
泵浦效率（典型值）
|
%
|
93
|
|
消光比
|
dB
|
>18
|
|
M2
|
-
|
＜1.3
|
|
隔離度
|
dB
|
20
|
|
光纖長度
|
m
|
0.8或其它
|
|
封裝尺寸
|
mm
|
P2:65x12x7，P3:80x12x8，P4:100x15x10
|
|
工作溫度
|
℃
|
0~+75
|
|
儲存溫度
|
℃
|
-40~+85
|
|
類型
|
信號波長(nm)
|
泵浦光纖
|
輸入信號光纖
|
輸出光纖
|
信號插損（max）
|
消光比（min）
|
泵浦效率（min）
|
單臂功率(max)
|
|
(6+1)x1
|
1950-2050
|
105/125 0.22
|
PM1950
|
PM10/130um,NA0.15/0.46
|
0.7dB
|
18dB
|
90%
|
50W
|
|
(6+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130um,NA0.15/0.46
|
PM10/130um,NA0.15/0.46
|
0.7dB
|
18dB
|
90%
|
50W
|
|
(6+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130um,NA0.15/0.46
|
PM25/250um,NA0.09/0.46
|
0.7dB
|
16dB
|
93%
|
100W
|
|
(6+1)x1
|
1950-2050
|
105/125 0.22
|
PM10/130um,NA0.15/0.46
|
PM25/400um,NA0.09/0.46
|
0.7dB
|
16dB
|
95%
|
100W
|
*其它指標要求和高功率條件可協商；如有特殊要求，可特別提出。
|

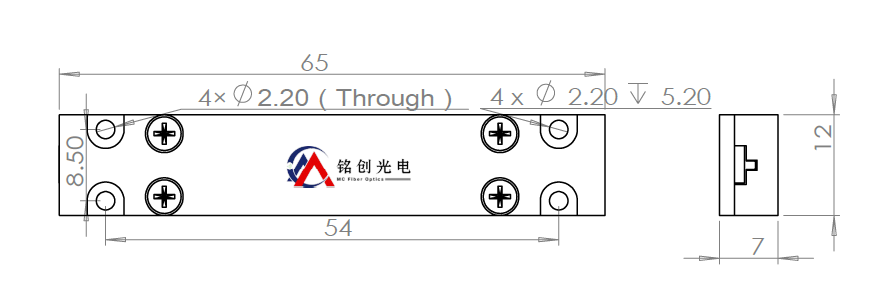

封裝尺寸
|
P2
|
P3
|
P4
|
|
mm
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCPMPSC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
（N+1）x1
|
方向
|
信號波長
|
泵浦波長/泵浦功率
|
泵浦光纖
|
信號輸入光纖
|
輸出光纖
|
|
| 61-(6+1)x1 |
F-正向
B-反向
|
2000-2000nm
S-其他
|
793/25-793nm 25W
S-其它
|
105/125/22-105/125um NA0.22
S-其它
|
P19-PM1950
P10/130/15D-
PM10/130um NA0.15/0.46
S-具體光纖類型 |
P10/130/15D-
PM10/130um NA0.15/0.46
S-具體光纖類型 |
|
|
⑧
|
⑨
|
||||||
|
光纖長度
|
封裝類型
|
||||||
|
08-0.8m
10-10m
S-其它
|
1-P1
2-P2
3-P3
|
如需要了解詳細信息請與我們銷售人員聯系，我們有保留指標修訂而不預先通知的權利。
