光纖合束器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖合束器 > 1.5um（2+1）x1泵浦&信號合束器
產品名稱 : 1.5um（2+1）x1泵浦&信號合束器
產品型號：MCPSC-21-F-1550-976/25-105/125/22-S2-S15D-10-2
工作波長:1500-1570nm
功率 : 10W 20W 30W 50W 100W
光纖類型 : SMF-28e 1550GDF 25/300DC
（2+1）x1多模泵浦&信號合束器專門設計用來應用于高功率光纖激光器,光纖放大器領域,將2路多模泵浦光和1路信號光合成進入單根雙包層光纖,信號光走纖芯,泵浦光走包層,實現泵浦光和信號光在同一根光纖中傳輸。泵浦效率高,插入損耗低,單臂承受功率高達300W,性能穩定可靠。
|
產品特點
|
應用領域
|
|
低插入損耗
|
光纖激光器
|
|
寬波長范圍/高承受功率
|
光纖放大器
|
|
高穩定性和可靠性
|
光學通信
|
|
參數
|
單位
|
數值
|
|
結構類型
|
-
|
（2+1）x1
|
|
信號波長范圍
|
nm
|
1530-1575
|
|
泵浦波長范圍
|
nm
|
780-1000
|
|
泵浦光纖類型
|
-
|
105/125um NA0.22
|
|
信號輸入光纖類型
|
-
|
9/125um,NA0.12/0.46
|
|
輸出光纖類型
|
-
|
9/125um,NA0.12/0.46
|
|
信號插入損耗（最大值）
|
dB
|
0.5
|
|
泵浦效率（最小值）
|
%
|
90
|
|
單臂輸入功率
|
W
|
50
|
|
M2
|
-
|
＜1.3
|
|
隔離度
|
dB
|
20
|
|
光纖長度
|
m
|
0.8或其它
|
|
封裝尺寸
|
mm
|
P2:65x12x7，P3:80x12x8
|
|
工作溫度
|
℃
|
0~+75
|
|
儲存溫度
|
℃
|
-40~+85
|
|
類型
|
信號波長
(nm)
|
泵浦光纖
|
信號輸入光纖
|
輸出光纖
|
信號插損
|
泵浦效率
|
單臂功率
|
|
(2+1)x1
|
1530-1575
|
105/125 0.22
|
SMF-28e
|
SM-GDF-1550
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1530-1575
|
105/125 0.22
|
SM-GDF-1550
|
SM-GDF-1550
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1530-1575
|
105/125 0.22
|
12/130um,NA0.20/0.46
|
12/130um,NA0.20/0.46
|
0.5dB
|
90%
|
50W
|
|
(2+1)x1
|
1530-1575
|
105/125 0.22
|
12/130um,NA0.20/0.46
|
25/300um,NA0.09/0.46
|
0.5dB
|
95%
|
100W
|
|

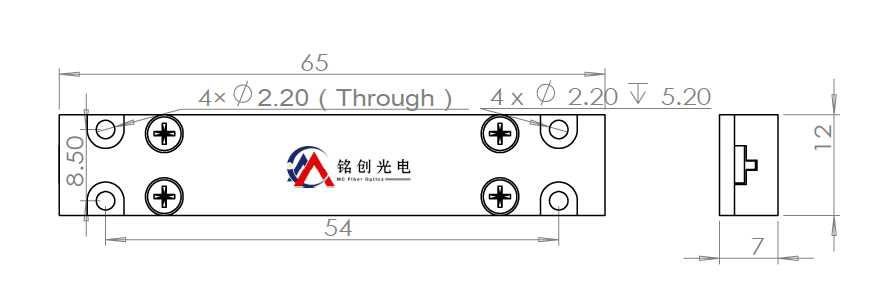

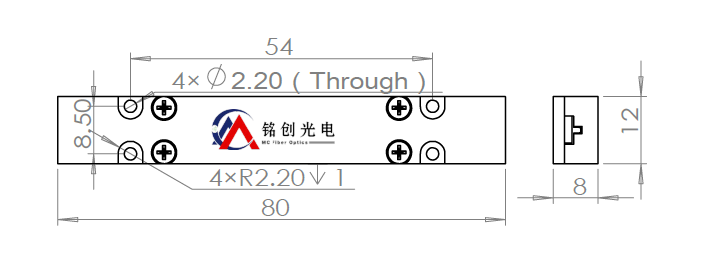

封裝尺寸
|
P1
|
P2
|
P3
|
P4
|
|
mm
|
50x5x5
|
65x12x7
|
80x12x8
|
100x15x10
|
P2
|
MCPSC
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
（N+1）x1
|
方向
|
信號波長
|
泵浦波長/泵浦功率
|
泵浦光纖
|
信號輸入光纖
|
輸出光纖
|
|
|
11-(1+1)x1
21-(2+1)x1
|
F-正向
B-反向
|
1550-1550nm
S-其它
|
915/25-915nm 25W
980/50-980nm 50W
S-其它
|
105/125/22-105/125um NA0.22
S-其它
|
S2-SMF-28e
S15D-SM-GDF-1550
12/130/20D-12/130um NA0.20/0.46
S-具體光纖類型
|
12/130/20D-12/130um NA0.20/0.46
S-具體光纖類型
|
|
|
⑧
|
⑨
|
||||||
|
光纖長度
|
封裝類型
|
||||||
|
08-0.8m
10-10m
S-其它
|
1-P1
2-P2
3-P3
|
