光纖合束器您當前所在位置：首頁 > 產品中心 > 無源產品 > 光纖合束器 > 2um（2+1）x1泵浦&信號合束器

產品名稱 : 2um（2+1）x1泵浦&信號合束器

產品型號：MCPSC-21-F-2000-793/25-105/125/22-S19-10/125/08D-10-2

工作波長:1950nm 2000nm 2050nm

功率 : 25W 50W 100W 300W

光纖類型 : SM1950 SM-GDF-10/130-15M

咨詢熱線
0755-23736280

（2+1）x1多模泵浦&信號合束器專門設計用來應用于高功率光纖激光器,光纖放大器領域,將2路多模泵浦光和1路信號光合成進入單根雙包層光纖,信號光走纖芯,泵浦光走包層,實現泵浦光和信號光在同一根光纖中傳輸。泵浦效率高,插入損耗低,單臂承受功率高達300W,性能穩定可靠。

產品特點	應用領域
低插入損耗	光纖激光器
寬波長范圍/高承受功率	光纖放大器
高穩定性和可靠性	光纖通信

產品指標

參數	單位	數值
結構類型	-	（2+1）x1
信號波長范圍	nm	1950-2050
泵浦波長范圍	nm	780-1000
泵浦光纖類型	-	105/125um NA0.22
信號輸入光纖類型	-	SM1950,10/130um,NA0.15/0.46
輸出光纖類型	-	10/130um,NA0.15/0.46或其他
信號插入損耗（最大值）	dB	0.5
泵浦效率（最小值）	%	90
單臂輸入功率	W	50
M²	-	＜1.3
隔離度	dB	20
光纖長度	m	0.8或其它
封裝尺寸	mm	P2:65x12x7 or P3:80x12x8
工作溫度	℃	0~+75
儲存溫度	℃	-40~+85

測溫環境在25℃；不同功率選用的封裝尺寸不一樣，具體規格請聯系我們確認。

常規指標

類型	信號波長	泵浦光纖	信號輸入光纖	輸出光纖	信號插損	泵浦效率	單臂功率
(2+1)x1	1950-2050	105/125 0.22	SM1950	10/130um,NA0.15/0.46	0.5dB	90%	50W
(2+1)x1	1950-2050	105/125 0.22	10/130um,NA0.15/0.46	10/130um,NA0.15/0.46	0.5dB	90%	50W
(2+1)x1	1950-2050	105/125 0.22	10/130um,NA0.15/0.46	25/250um,NA0.09/0.46	0.7dB	95%	100W
(2+1)x1	1950-2050	105/125 0.22	10/130um,NA0.15/0.46	25/400um,NA0.09/0.46	0.7dB	95%	100W

*其它指標要求和高功率條件可協商；如有特殊要求，可特別提出。

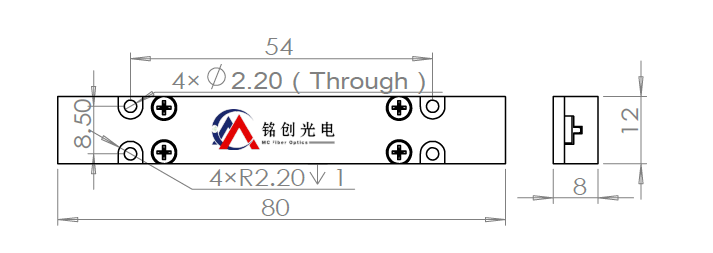

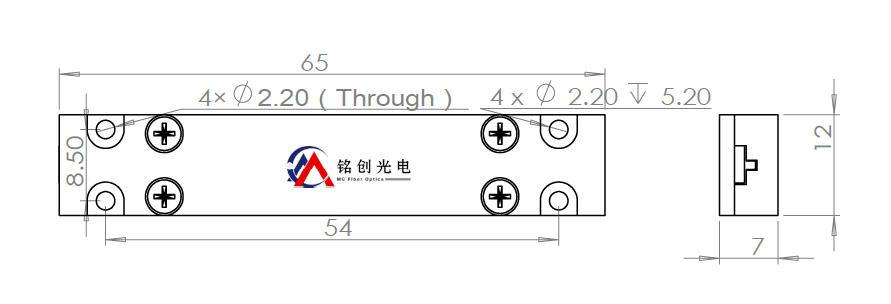

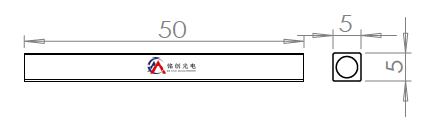

封裝尺寸

封裝尺寸	P1	P2	P3	P4
mm	5X5X50	65x12x7	80x12x8	100x15x10

下載PDF格式的圖紙：

選型信息

MCPSC	①	②	③	④	⑤	⑥	⑦
	（N+1）x1	方向	信號波長	泵浦波長/泵浦功率	泵浦光纖	信號輸入光纖	輸出光纖
	11-(1+1)x1 21-(2+1)x1	F-前向 B-后向	2000-2000nm S-其它	793/25-793nm 25W S-其它	105/125/22-105/125um NA0.22 S-其它	S19-SM1950 10/130/15D- 10/130um NA0.15/0.46 S-具體光纖類型	10/130/15D- 10/130um NA0.15/0.46 S-具體光纖類型
	⑧	⑨
	光纖長度	封裝類型
	08-0.8m 10-10m S-其它	1-P1 2-P2 3-P3
