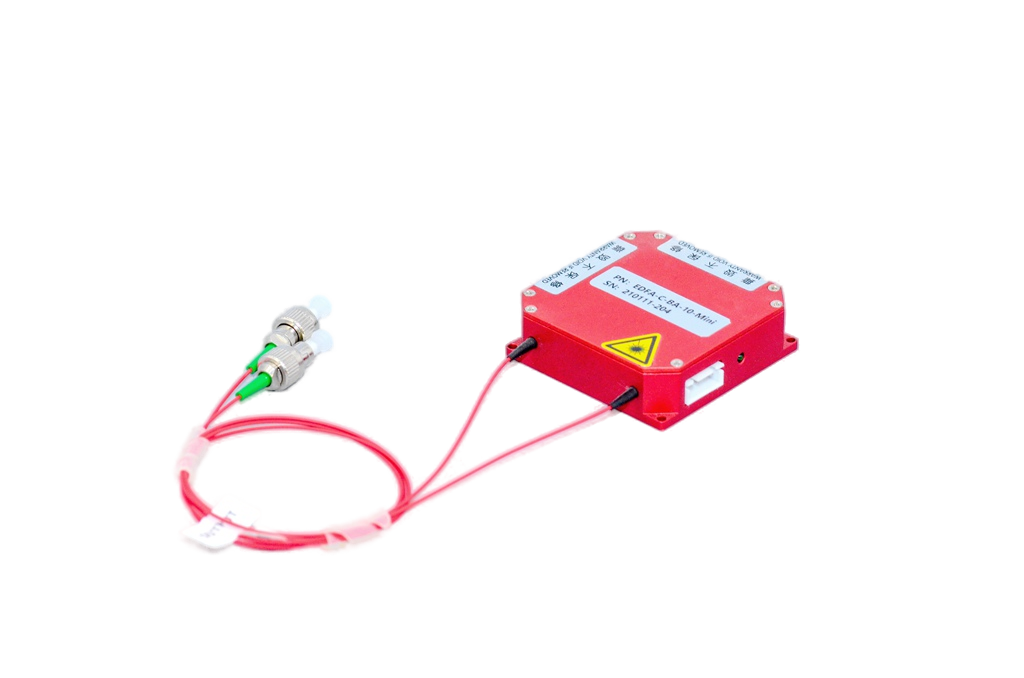

產品名稱 : C波段單模摻鉺光纖功率放大器-微型模塊
產品型號：MCEDFA-BA-C-20-S2-1-FA-Mic
工作波長:C波段
光纖類型 : SMF-28e
銘創光電生產的摻鉺光纖功率放大器微型模塊可用于1530~1565nm波長范圍內激光信號的功率放大，同時采用了獨特的小型化封裝設計，具有高增益、低噪聲、小體積的優點，非常適合狹小空間條件下的應用。
|
產品特點
|
應用領域
|
|
超小型化設計
|
光纖傳感
|
|
寬波長范圍
|
光纖通信
|
|
低噪聲
|
科學研究
|
|
參數
|
單位
|
數值
|
|
型號名稱
|
-
|
MCEDFA-BA
|
|
工作波長1
|
nm
|
1530-1565
|
|
激光模式
|
-
|
CW
|
|
輸入功率
|
dBm
|
-6～+3
|
|
飽和輸出功率
|
dBm
|
10/13/17/20 @-3dBm輸入
|
|
輸入/輸出隔離度
|
dB
|
>35
|
|
噪聲指數
|
dB
|
＜5.0
|
|
偏振相關增益
|
dB
|
＜0.3
|
|
偏振模式色散
|
ps
|
0.5
|
|
輸入/輸出光纖類型
|
-
|
SMF-28e
|
|
光纖長度
|
m
|
1
|
|
連接頭類型
|
-
|
FC/APC 或其它
|
|
工作溫度
|
℃
|
-5 ～ + 55
|
|
工作濕度范圍
|
％
|
0-70
|
|
功耗
|
W
|
＜10
|
|
供電方式
|
-
|
5V DC
|
|
產品尺寸
|
mm
|
模塊50(L)X50(W)x15(H)
|
|
通信接口
|
-
|
RS232或TTL串口通信，XH2.54-4PIN
|
|
工作模式
|
-
|
ACC自動電流控制/APC自動功率控制
|
尺寸
|
MCEDFA
|
①
|
②
|
③
|
④
|
⑤
|
⑥
|
⑦
|
|
放大形式
|
工作波長
|
輸出功率
|
尾纖類型
|
尾纖長度
|
連接頭類型
|
封裝類型
|
|
|
BA-功率放大器
|
C-C波段
|
10-10dBm
13-13dBm
17-17dBm
20-20dBm
|
S2-SMF-28e
|
0-法蘭
1-1m
S-其它
|
N-None
FP-FC/PC
FA-FC/APC
S-其它
|
Mic-微型模塊
|
